ОКП36 3242

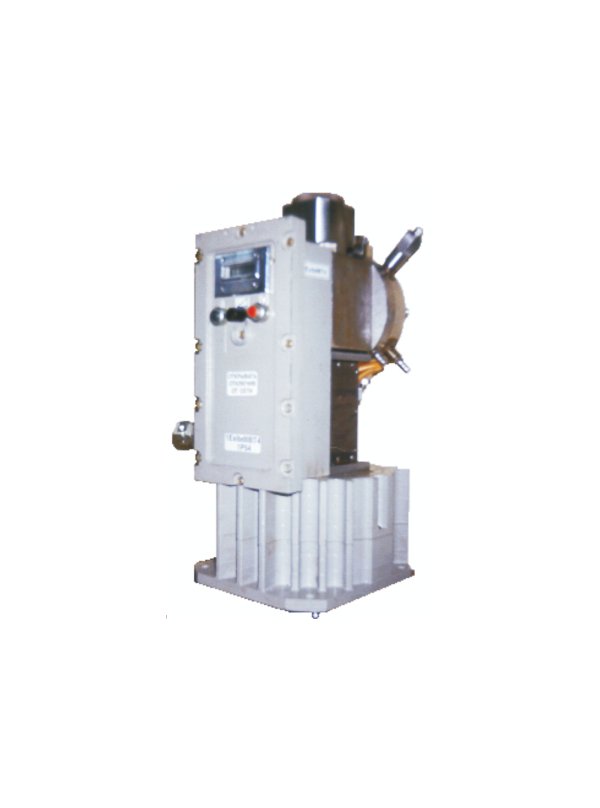

Агрегаты дозировочные с электромагнитным двигателем НД4МЛ (далее по тексту- агрегаты) предназначены для объемного дозирования нейтральных и агрессивных жидкостей с кинематической вязкостью не более 8х10-4м2/с, имеющих твердые неабразивные включения с максимальными размерами до 0,1мм, максимальная концентрация которых не превышает 0,2%.
Применение: дозированиe химреагентов в химической промышленности, в нефтепереработке, а так же в процессах химводоподготовки на ТЭЦ, АЭС и станциях питьевой воды водоканала.
Дополнительная иформация
Агрегат имеет встроенную микро ЭВМ, осуществляющую управление всеми режимами работы, выполняющую диагностику системы и обеспечивающую выдачу информации о характере неисправности. Микро ЭВМ позволяет кроме ручного режима (все необходимые органы управления и индикаторы расположены панели) осуществлять:
Агрегаты комплектуются системой датчиков, включающей датчики давления, температуры, датчики разрыва мембраны, концентратомеры и т.д., окончательная комплектация зависит от конкретных условий работы и требований, предъявляемых заказчиком. Показания всех датчиков регистрируются микро ЭВМ и в зависимости от варианта включения могут либо приниматься для внутренней корректировки режима работы, либо выдаваться по запросу ЭВМ верхнего уровня. При поставке агрегата с системой для измерения параметров технологического процесса внутренняя программа микро ЭВМ может быть изменена для оптимального соответствия конкретным условиям работы. Насосы дозаторы с линейным двигателем и МП имеют экспертное заключение ОАО Всероссийского Теплотехнического Института (ВТИ).
Пример условного обозначения агрегата:
НД4МЛ 2,5Э100/10, ТУ 3632-023-00217633-98, где:
4 - вертикальное расположение плунжера
- далее смотрите таблицу условных обозначений.
Агрегаты изготавливаются в мембранном (герметичном) исполнении. Исполнение по материалу проточной части: Е; К; Д. Возможна поставки агрегатов с пультом дистанционного управления, депульсатором в нагнетательной линии и фильтром на всасывающей линии (вышлите заполненный опросный лист).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Напряжение питающей сети, B ~ 220, частота 50 Гц. Давление на входе агрегата не более 0,1 МПа (1 кгс/см2).

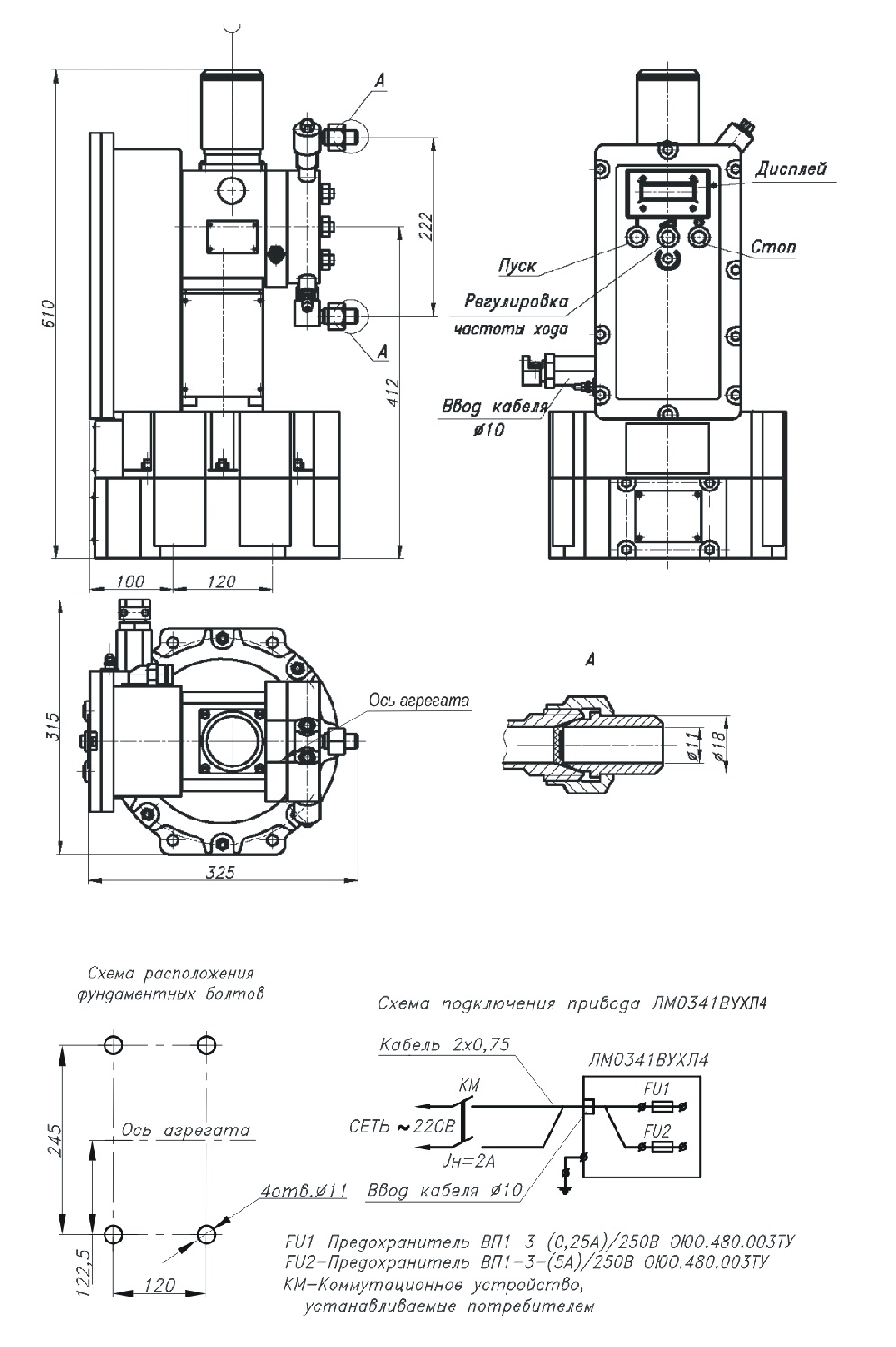

ЧЕРТЕЖ:
- автономный режим функционирования с предварительным программированием на длительный срок;
- дистанционное управление – с помощью поставляемого по запросу пульта ДУ;
- внешнее управление от ЭВМ верхнего уровня, через стандартный интерфейс RS485/RS232 или радиомодем.
Агрегаты комплектуются системой датчиков, включающей датчики давления, температуры, датчики разрыва мембраны, концентратомеры и т.д., окончательная комплектация зависит от конкретных условий работы и требований, предъявляемых заказчиком. Показания всех датчиков регистрируются микро ЭВМ и в зависимости от варианта включения могут либо приниматься для внутренней корректировки режима работы, либо выдаваться по запросу ЭВМ верхнего уровня. При поставке агрегата с системой для измерения параметров технологического процесса внутренняя программа микро ЭВМ может быть изменена для оптимального соответствия конкретным условиям работы. Насосы дозаторы с линейным двигателем и МП имеют экспертное заключение ОАО Всероссийского Теплотехнического Института (ВТИ).
Пример условного обозначения агрегата:
НД4МЛ 2,5Э100/10, ТУ 3632-023-00217633-98, где:
4 - вертикальное расположение плунжера
- далее смотрите таблицу условных обозначений.
Агрегаты изготавливаются в мембранном (герметичном) исполнении. Исполнение по материалу проточной части: Е; К; Д. Возможна поставки агрегатов с пультом дистанционного управления, депульсатором в нагнетательной линии и фильтром на всасывающей линии (вышлите заполненный опросный лист).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Напряжение питающей сети, B ~ 220, частота 50 Гц. Давление на входе агрегата не более 0,1 МПа (1 кгс/см2).
|
Обозначение типоразмера |
Подача, л/ч |
Давление нагнетания, кгс/см2 |
|
НД4МЛ 100/10 Е(Д, К) В (А) |
100 |
10 |
|
НД4МЛ 10/100 Е(Д, К) В (А) |
10 |
100 |
|
НД4МЛ 16/63 Е(Д, К) В (А) |
16 |
63 |
|
НД4МЛ 63/16 Е(Д, К) В (А) |
63 |
16 |
|
НД4МЛ 40/25 Е(Д, К) В (А) |
40 |
25 |
|
НД4МЛ 25/40 Е(Д, К) В (А) |
25 |
40 |
|
НД4МЛ 25/10 Е(Д, К) В (А) |
25 |
10 |
|
Наименование параметров |
Значение параметра |
|
Допускаемая вакуумметрическая высота всасывания, м |
1 |
|
Потребляемая мощность, кВт, не более |
0,25 |
|
Габаритные размеры, мм, не более: |
|
|
Длина |
325 |
|
Ширина |
315 |
|
Высота |
605 |
|
Масса, кг, не более |
90 |
ЧЕРТЕЖ:
