ОКП 36 3242

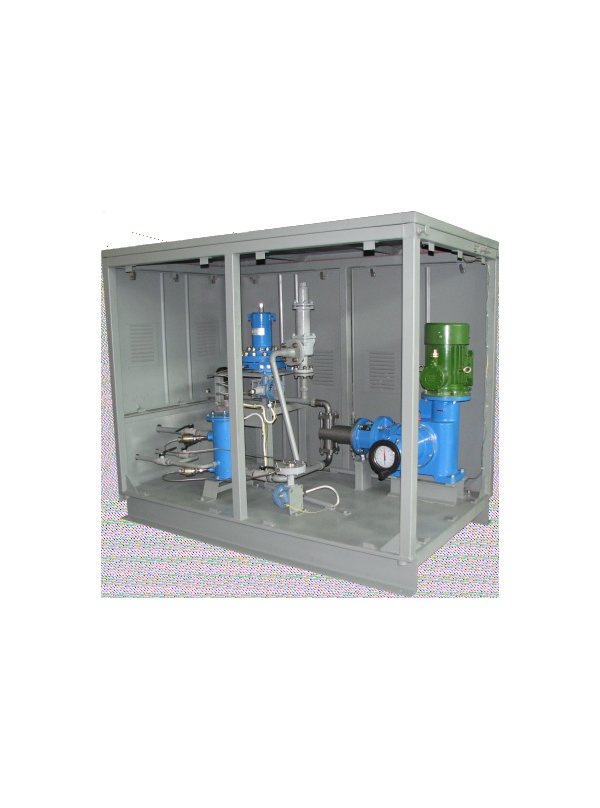

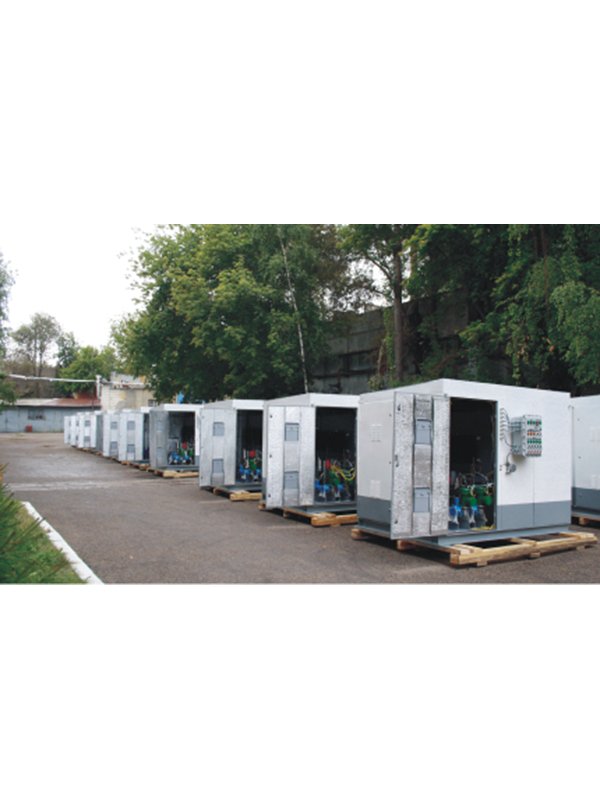

Установки электронасосные дозировочные УНД11М (далее по тексту - установки) предназначены для объёмного дозирования токсичных, агрессивных, взрывоопасных, горючих и легковоспламеняющихся жидкостей (дозирование ингибиторов коррозии, кислой воды, парового конденсата на установках подготовки газа) с температурой от 233К до 353К ( от минус 400С до +800С), кинематической вязкостью не более 8х10–4 м2/ с., и не вызывающих химическое разрушение материалов проточной части из сталей 10Х18Н9Т ГОСТ5632-72, стали 20 ГОСТ 1050-88 (и стали 09Г2С ГОСТ19281-89 для исполнения УХЛ).
Установки выпускаются в общепромышленном и взрывозащищённом исполнениях.
Установка взрывозащищённого исполнения может эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и на открытых площадках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).
Не допускается эксплуатация агрегатов общепромышленного исполнения во взрыво- и пожароопасных производствах и использование для перекачивания горючих и легковоспламеняющихся жидкостей.
Установки изготавливаются в климатическом исполнении У, УХЛ категории размещения 1, 2, 3, 4 по ГОСТ 15150-69.
Установки созданы на базе агрегатов электронасосных дозировочных типа НД1М, НД2М, НД3М, НД4М, НД6М, НД1П, НД2П ТУ 3632-007-00217633-97
Пример условного обозначения при заказе:
УНД11М500/100КВ-31-У2, ТУ 3632-007-00217633-97, где:
-таблицу условных обозначений.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Установки УНД11М (3,0; 4,0; 5,5кВт)
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Давление на входе не более 0,1МПа(1кгс/см2) Напряжение питающей сети, В ~ 380, частота 50 Гц
Установки состоят из агрегата, фильтра сетчатого, компенсатора гидропульсаций, рамы, обвязок, коробки соединительной, сигнализаторов давления, сигнализаторов перепада давления. По техническому заданию установки могут комплектоваться механизмами и системами дистанционного управления подачи жидкости, защитными кожухами, другой комплектацией, другими производительностью и давлением (по опросному листу). В состав установки (исполнение по комплектации - 31) входят: -агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду; - фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросъемные регенерируемые фильтр-элементы; - гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом; - комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра, обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа "сухой контакт", нагрузка - до 36В, 0,5А постоянного тока); -манометр на линии нагнетания; - коммутационная коробка, в которой сведены сигналы со всех сигнализаторов; -гидравлическая обвязка всего оборудования с запорной арматурой; - все элементы установки размещены на общей раме в каркасе закрытом щитами.
Установки УНД11М (0,25 - 0,55кВт)
В состав установки (исполнение по комплектации - 31) входят: -агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду; - фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросъемные регенерируемые фильтр-элементы; - гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом; - комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра, обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа "сухой контакт", нагрузка - до 36В, 0,5А постоянного тока); -манометр на линии нагнетания; - коммутационная коробка, в которой сведены сигналы со всех сигнализаторов; -гидравлическая обвязка всего оборудования с запорной арматурой; - все элементы установки размещены на общей раме в каркасе закрытом щитами.

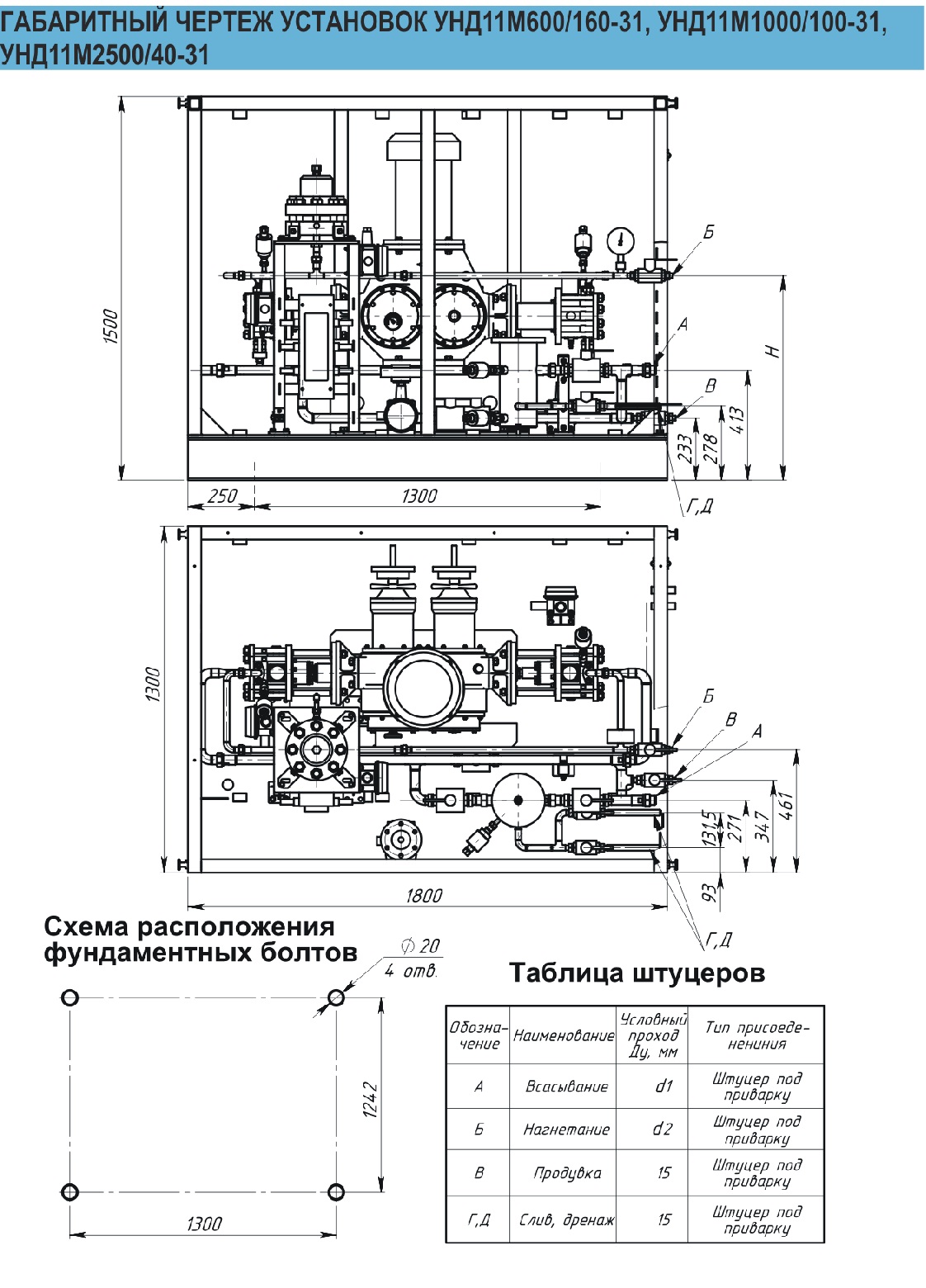

ЧЕРТЕЖ 1:

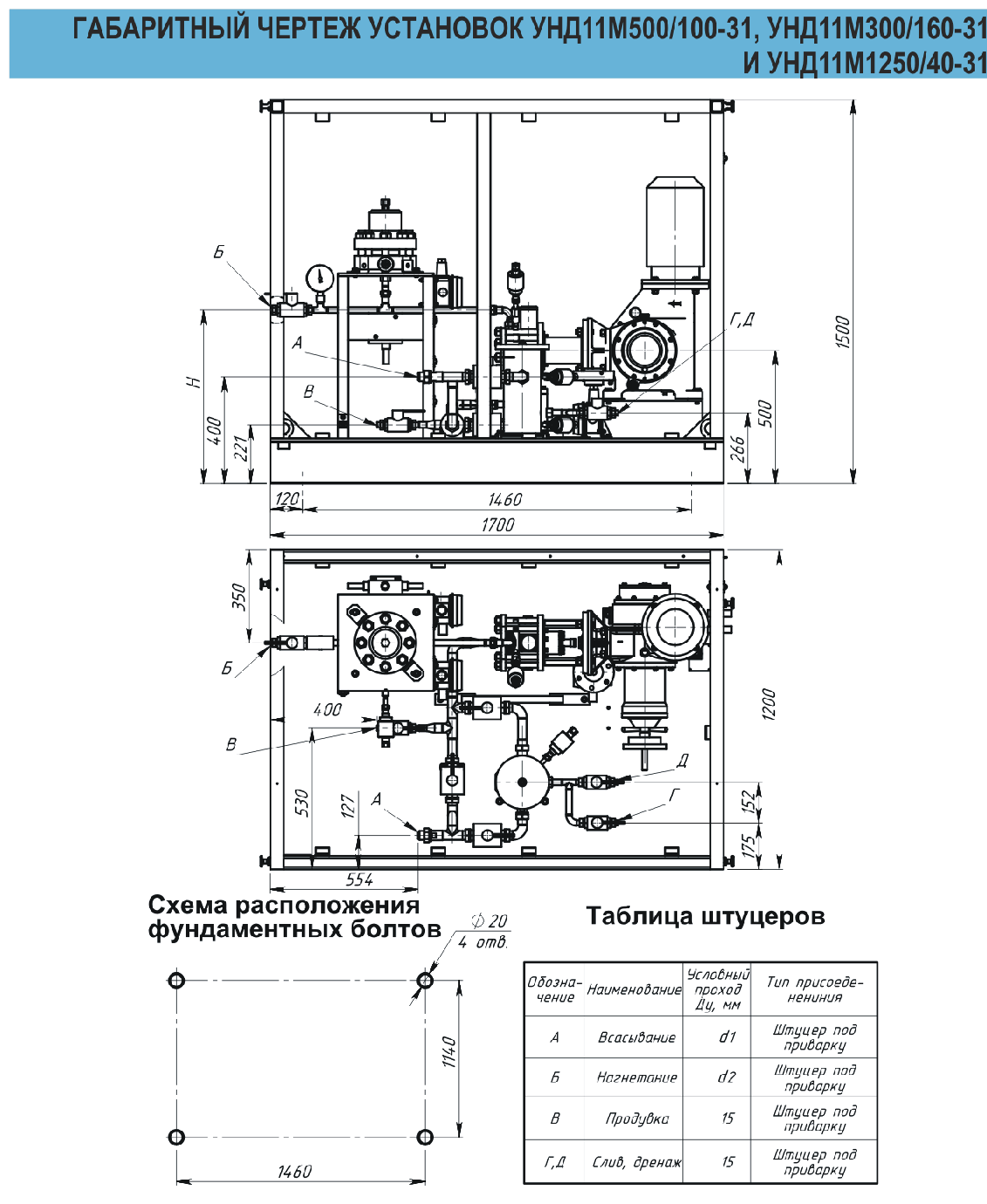

ЧЕРТЕЖ 2:

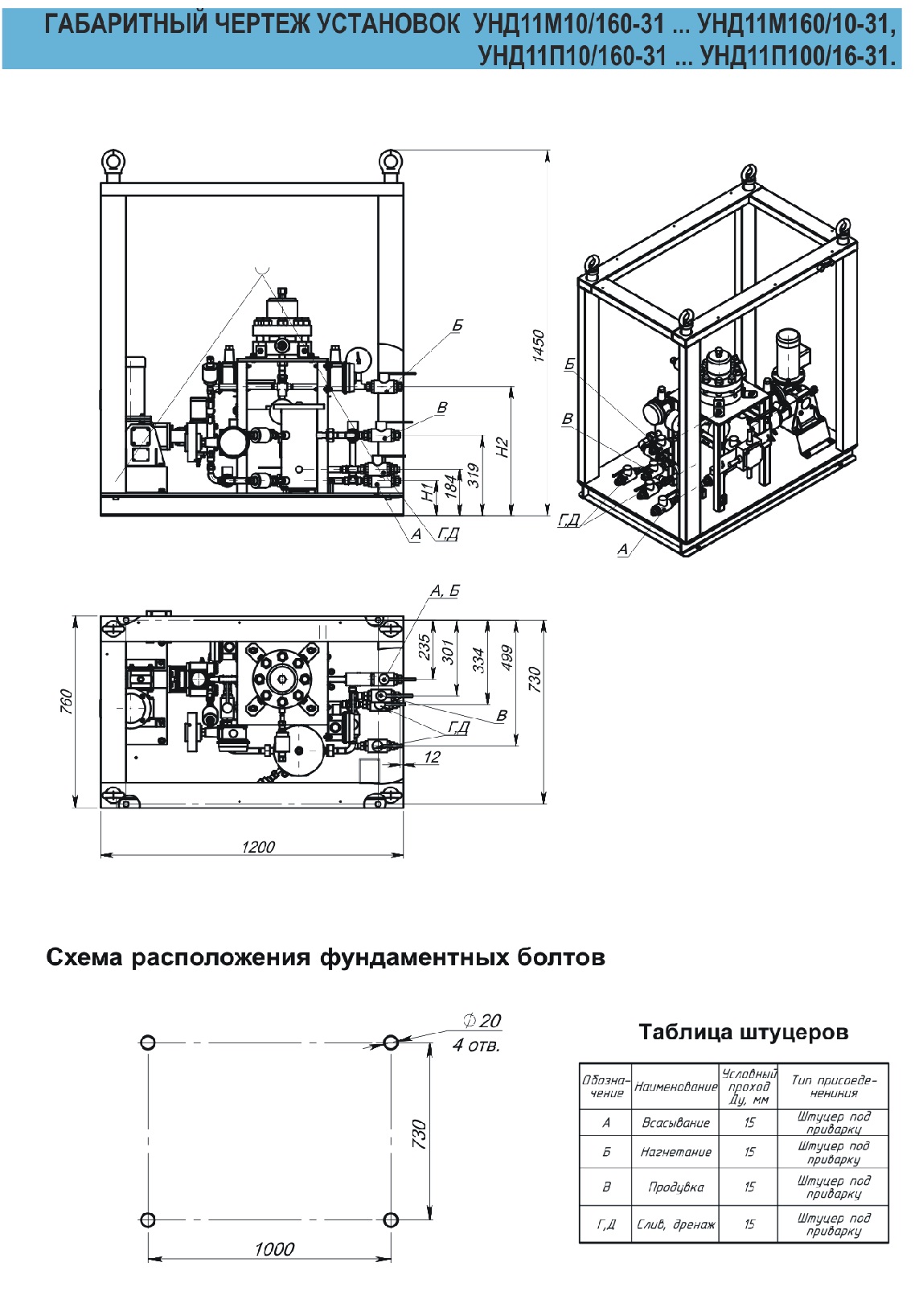

ЧЕРТЕЖ 3:
Установки УНД11М (3,0; 4,0; 5,5кВт)
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Давление на входе не более 0,1МПа(1кгс/см2) Напряжение питающей сети, В ~ 380, частота 50 Гц
|
Обозначение типоразмера |
Исполнение по материалу проточной части агрегата и по типу двигателя |
Подача,л/ч |
Давление,кгс/см2 |
Потребляемая мощность, кВт, не более |
H,мм |
d1,мм |
d2,мм |
Масса, кг, не более |
|
УНД11М600/160 |
ЕВ, ДВ, КВ |
600 |
160 |
5,5 |
768 |
25 |
15 |
1200 |
|
ЕА, ДА, КА |
1170 |
|||||||
|
УНД11М1000/100 |
ЕВ, ДВ, КВ |
1000 |
100 |
5,5 |
768 |
25 |
15 |
1200 |
|
ЕА, ДА, КА |
1170 |
|||||||
|
УНД11М300/160 |
ЕВ, ДВ, КВ |
300 |
160 |
4 |
652 |
25 |
15 |
775 |
|
ЕА, ДА, КА |
745 |
|||||||
|
УНД11М500/100 |
ЕВ, ДВ, КВ |
500 |
100 |
4 |
652 |
25 |
15 |
775 |
|
ЕА, ДА, КА |
745 |
|||||||
|
УНД11М1250/40 |
ЕВ, ДВ, КВ |
1250 |
40 |
4 |
735 |
25 |
15 |
800 |
|
ЕА, ДА, КА |
770 |
|||||||
|
УНД11М2500/40 |
ЕА, ДА, КВ |
2500 |
40 |
5,5 |
850 |
32 |
25 |
1250 |
|
ЕА, ДА, КА |
1220 |
Установки состоят из агрегата, фильтра сетчатого, компенсатора гидропульсаций, рамы, обвязок, коробки соединительной, сигнализаторов давления, сигнализаторов перепада давления. По техническому заданию установки могут комплектоваться механизмами и системами дистанционного управления подачи жидкости, защитными кожухами, другой комплектацией, другими производительностью и давлением (по опросному листу). В состав установки (исполнение по комплектации - 31) входят: -агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду; - фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросъемные регенерируемые фильтр-элементы; - гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом; - комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра, обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа "сухой контакт", нагрузка - до 36В, 0,5А постоянного тока); -манометр на линии нагнетания; - коммутационная коробка, в которой сведены сигналы со всех сигнализаторов; -гидравлическая обвязка всего оборудования с запорной арматурой; - все элементы установки размещены на общей раме в каркасе закрытом щитами.
Установки УНД11М (0,25 - 0,55кВт)
|
Обозначение типоразмера |
Исполнение по материалу проточной части агрегата и комплектующему двигателю |
Подача, л/ч |
Давление, кгс/см2 |
Потребляемая мощность, кВт, не более |
Н1, мм |
Н2, мм |
Масса, кг |
|
УНД11М100/16 |
ЕВ, ДВ, КВ |
100 |
16 |
0,25 |
140 |
512 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11М63/25 |
ЕВ, ДВ, КВ |
63 |
25 |
0,25 |
140 |
512 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11М40/40 |
ЕВ, ДВ, КВ |
40 |
40 |
0,25 |
140 |
510 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11М25/63 |
ЕВ, ДВ, КВ |
25 |
63 |
0,25 |
140 |
510 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11М16/100 |
ЕВ, ДВ, КВ |
16 |
100 |
0,25 |
140 |
510 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11М10/160 |
ЕВ, ДВ, КВ |
10 |
160 |
0,25 |
140 |
510 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11М160/10 |
ЕВ, ДВ, КВ |
160 |
10 |
0,25 |
135 |
515 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11П100/16 |
ЕВ, ДВ, КВ |
100 |
16 |
0,25 |
136 |
510 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11П63/25 |
ЕВ, ДВ, КВ |
63 |
25 |
0,25 |
136 |
510 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11П40/40 |
ЕВ, ДВ, КВ |
40 |
40 |
0,25 |
139 |
507 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11П25/63 |
ЕВ, ДВ, КВ |
25 |
63 |
0,25 |
139 |
507 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11П16/100 |
ЕВ, ДВ, КВ |
16 |
100 |
0,25 |
142 |
503 |
285 |
|
ЕА, ДА, КА |
270 |
||||||
|
УНД11П10/160 |
ЕВ, ДВ, КВ |
10 |
160 |
0,25 |
142 |
503 |
285 |
|
ЕА, ДА, КА |
270 |
В состав установки (исполнение по комплектации - 31) входят: -агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду; - фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросъемные регенерируемые фильтр-элементы; - гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом; - комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра, обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа "сухой контакт", нагрузка - до 36В, 0,5А постоянного тока); -манометр на линии нагнетания; - коммутационная коробка, в которой сведены сигналы со всех сигнализаторов; -гидравлическая обвязка всего оборудования с запорной арматурой; - все элементы установки размещены на общей раме в каркасе закрытом щитами.
ЧЕРТЕЖ 1:
ЧЕРТЕЖ 2:
ЧЕРТЕЖ 3:
