ОКП 374250

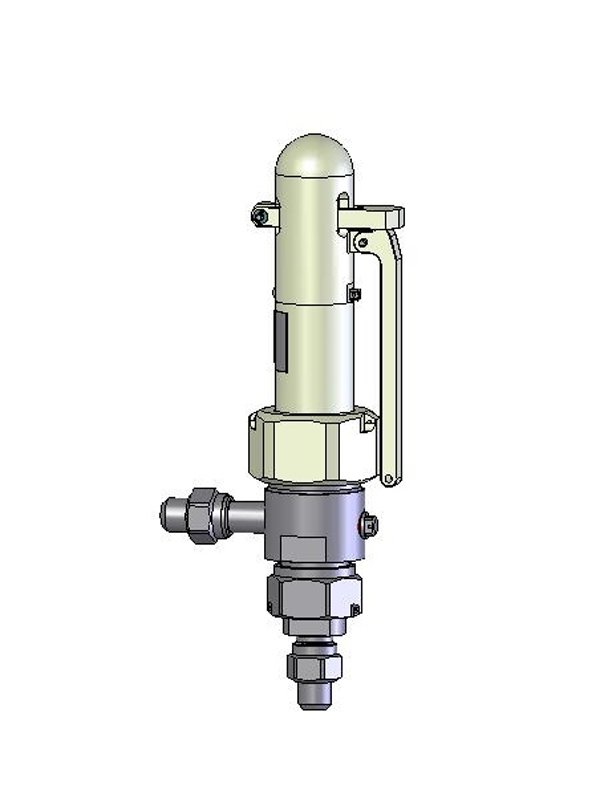

Клапаны предохранительные типа ПКМ предназначены для защиты устройств и элементов гидравлических систем от разрушения при аварийном превышении давления.
В пределах своих характеристик клапаны могут использоваться для систем с токсичными, агрессивными, горючими и легковоспламеняемыми жидкостями с температурой от 233К (минус 400С) до 383К (+1100С) и кинематической вязкостью не более 8х10-4 м2/с (8 см2/с), не имеющих твердых включений, не вызывающих химического разрушения материалов проточной части из сталей (в зависимости от исполнения) 12Х18Н10Т, 10Х17Н13М2Т ГОСТ 5632-72,
09Г2С ГОСТ 19281-89
Пример условного обозначения при заказе:
- ПКМ-6-100К Рн 80-У1 ТУ3742-047-00217633-2009
- ПКМ — предохранительный -П, клапан -К, мембранный -М;
- 6, 9, 15 — параметров условного прохода, мм;
- 50, 100, 160, 250- максимального давления срабатывания в кгс/см2
- Исполнение по материалу проточной части: Е, К, Д.
- 80- давления настройки (Рн) по заказу потребителя;
- У- климатическое исполнение (У,УХЛ );
- 1, 2, 3, 4 – категория размещения.
Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Конструкцией клапана предусмотрена возможность ручного аварийного открытия запорного устройства. Специальное покрытие значительно увеличивает срок службы запорных элементов клапана.

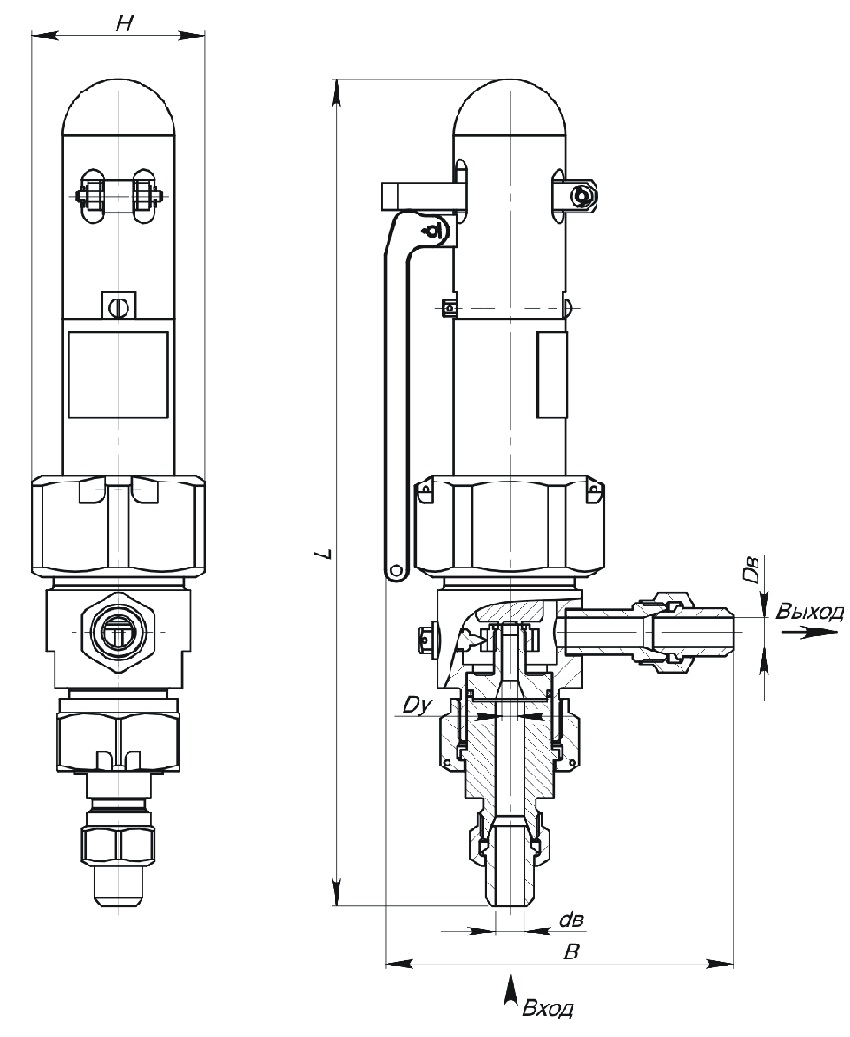

ЧЕРТЕЖ:
|
Условное обозначение |
Диаметр / площадь седла, мм/мм² Dy/S |
Диапазон настройки давления срабатывания, Мпа (кгс/см²) |
Масса, кг не более |
Габаритные размеры, мм, BxHxL |
Диаметр выходного патрубка |
Диаметр входного патрубка |
|
ПКМ-6-50 (Е,Д,К) |
6/28,2 |
0,5-5 (5-50) |
3,2 |
131x65x312 |
11 |
11 |
|
ПКМ-6-100 (Е,Д,К) |
6/28,2 |
5-10 (50-100) |
3,2 |
131x65x312 |
11 |
11 |
|
ПКМ-6-160 (Е,Д,К) |
6/28,2 |
10-16 (100-160) |
3,2 |
131x65x312 |
11 |
11 |
|
ПКМ-6-250 (Е,Д,К) |
6/28,2 |
16-25 (160-250) |
3,2 |
131x65x312 |
11 |
11 |
|
ПКМ-9-50 (Е,Д,К) |
9/63,5 |
0,5-5 (5-50) |
3,9 |
137x65x325 |
19 |
11 |
|
ПКМ-9-100 (Е,Д,К) |
6/63,5 |
5-10 (50-100) |
3,9 |
137x65x325 |
19 |
11 |
|
ПКМ-9-160 (Е,Д,К) |
6/63,5 |
10-16 (100-160) |
3,9 |
137x65x325 |
19 |
11 |
|
ПКМ-15-50 (Е,Д,К) |
15/176,6 |
0,5-5 (5-50) |
4,6 |
188x65x328 |
32 |
15 |
|
ПКМ-15-100 (Е,Д,К) |
15/176,6 |
5-10 (50-100) |
4,6 |
188x65x328 |
32 |
15 |
Конструкцией клапана предусмотрена возможность ручного аварийного открытия запорного устройства. Специальное покрытие значительно увеличивает срок службы запорных элементов клапана.
ЧЕРТЕЖ:
